Електромеханічні защіпки Eff Eff

Защіпки електромеханічні EFF EFF^® 9338 - 34G35E91 ProFix 2 FaFix (WITH SP 12V DC) НВ універсальна з зворотною магнітною засувкою комплект

Інноваційна допоміжна система замикання EFF EFF 9338 - 34G35E9 - елегантне універсальне рішення

Вона складається з електрозащіпки серії 138T ProFix® (нормально відкрита) і відповідної частини з механічним магнітним засувом. Як приховане рішення, ця система забезпечує високий захист від злому.
Країна-виробник: Німеччина

Технічні характеристики:

• Електричне керування: нормально відімкнена (замкнена при подачі живлення, відмикання зняттям напруги);
• Регулювання язичка: FaFix (регулювання язичка защіпки відносно корпусу, діапазон регулювання 4мм);
• Напруга: 12 В постійного струму;
• Ток споживання 12 V DC 235 mA;
• Пікове споживання 12 V DC 280 mA;
• Сторонність: універсальна (для лівих та правих дверей);
• Довжина ригеля - 10 мм;
• Матеріал ригеля - пластик;
• Можливість установки - вертикально і горизонтально;
• Діапазон температури використання -15 °C to +40 °C;
• Стійкість до зламу 3000 N;
• Глибина входу ригеля в защіпку - 5,5 мм.

Додаткові аксесуари:

• Зворотна планка з магнітним ригелем в комплекті

Переваги защіпки EFF EFF 9338:

Повна інтеграція в двері. Запірні елементи защіпки 9338 повністю приховані в дверному полотні і рамі. У порівнянні зі стандартними додатковими замикаючими елементами, магнітний ригель залишається всередині корпусу до тих пір, поки двері не закриється. Це забезпечує абсолютно рівні поверхні без виступаючих механічних елементів. Створює красивий дизайн дверей.

Електрозащіпку effeff 9338 можна використовувати всюди, де потрібен контроль доступу крім основного замку.

Мала глибина врізки і можливість подальшої регулювання сприяють встановленню в сучасних вузьких дверях. Прихований ригель дозволяє використовувати технологію ProFix®2 в защіпках цього типу, що дає вирішальні переваги для всієї системи замикання. Завдяки конструкції ProFix® відпадає необхідність в вирізі в рамі під защіпку. Електрозащіпка повністю інтегрована в дверний профіль, а дверний ущільнювач залишається повністю недоторканим. Ригель защіпки регулюється в двері після установки. Пластиковий ригель працює дуже тихо і завдяки відмінним ковзаючим властивостями не вимагає змащування.

Защіпки електромеханічні EFF EFF^® стандартні серії SPE7

SPE71/SPE71E/SPE73

Защіпки серії SPE7 призначені для застосування в різних типах стандартних дверей. Характерні переваги – симетрична конструкція, висока якість при невисокій ціні та нескладний монтаж.
Країна-виробник: Німеччина

Технічні характеристики:

• Модельний ряд:
• o SPE71 - A71: нормально замкнена із захисним діодом;
• o SPE71E - A71: нормально замкнена з механічним розблокуванням;
• o SPE73 - E91: нормально відімкнена.
• Регулювання язичка: FaFix (регулювання язичка защіпки відносно корпусу, діапазон регулювання 3мм).
• Напруга живлення:
• o SPE71/ SPE71E : 10-24 В постійного або змінного струму (з можливістю довготривалого електричного розблокування при живленні напругою 11-13 В постійного струму);
• o SPE73: 12 В постійного струму.
• Сторонність Універсальна (1)

Додаткові аксесуари:

• Накладка 021 HZ, 814 HZ, 096 KL, 097 KLiW, 066 iW, 165 LAP.

ProFix 2

 118.13/118.13E/128.13/138.13

Защіпки електромеханічніEFF EFF® універсальні з вузьким корпусом.

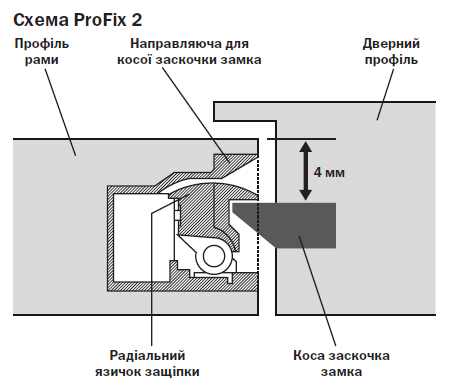

Серія ProFix 2 - нова універсальна дверна защіпка з радіальним язичком у варіанті ProFix 2. Має найменші у світі габаритні розміри. ProFix – це поєднання дверної заскочки з регулюванням язичка FaFix та вбудованої направляючої для косої заскочки замка, що кріпиться безпосередньо до корпуса защіпки.
Країна-виробник: Німеччина

Технічні характеристики:

• Нормально замкнена (1 серія) 118.13
• А – аретування (механічна пам’ять, 2 серія) 128.13
• R – нормально відімкнена (3 серія) 138.13
• Е – механічне розблокування 118.13E
• Регулювання FaFix
• Напруга 10-24V AC/DC; 12V DC
• Сторонність Універсальна (1)
• Додаткові аксесуари:
• Накладка 690 HZ, 691 HZ, 688 KL, 689 KL

 118/118E/128

Защіпки електромеханічні EFF EFF® для профільних дверей
Защіпка для профільних дверей симетрична з мінімально вузьким корпусом.
Країна-виробник: Німеччина

Технічні характеристики:

• Нормально замкнена (1 серія) 118, 118E
• А – аретування (механічнапам’ять, 2 серія) 128
• Е – механічне розблокування 118E
• Регулювання FaFix
• Напруга 10-24V AC/DC
• Сторонність Універсальна (1)

Додаткові аксесуари:

• Накладка 434 HZ, 391 HZ-U

118W, 118WE, 118WR

Защіпки електромеханічні EFF EFF^® для профільних дверей для зовнішнього використання
Симетрична з мінімально вузьким вологостійким корпусом.

Країна-виробник: Німеччина


• Нормально замкнена (1 серія)
• R- з контаком положення дверей
• Е – механічне розблокування
• Регулювання FaFix
• Напруга: А71 10-24 V AC/DC,  В71 22-42 V AC/DC
• Опційно ProFix 1 (118W.10) чи ProFix 2 (118W.13)
• Сторонність Універсальна (1)

• Накладка 434 HZ, 391 HZ-U

  115/125/125E/135

Защіпки електромеханічні EFF EFF® для багатонаправлених замків MUL-T-LOCK®. Cерія 115/125
Спеціальна несиметрична защіпка сумісна з 4-спрямованими замками MUL-T-LOCK®.
Країна-виробник: Німеччина

Технічні характеристики:

• Нормально замкнена (1 серія) 115
• А – аретування (механічна пам’ять, 2 серія) 125, 125E
• R – нормально відімкнена (3 серія) 135
• Е – механічне розблокування 125E
• Регулювання FaFix
• Напруга 6-12V AС/DC; 12V DC eE
• Сторонність Права (5)/Ліва (4)

Додаткові аксесуари:

• Накладка 164 HZ, 163 KL

E7R/E7A/E7E/E7AE

Защіпки електромеханічні EFF EFF® стандартні. Економсерія E7
Защіпка економсерії призначена для застосування в різних типах стандартних дверей. Характерні переваги – симетрична конструкія, невисока ціна та нескладний монтаж.
Країна-виробник: Німеччина

Технічні характеристики:

• Нормально замкнена (1 серія) E7
• А – аретування (механічна пам’ять, 2 серія) E7A
• R – нормально відімкнена (3 серія) E7R +
• Е – механічне розблокування E7E
• АЕ – аретування+механічне розблокування E7AE
• Регулювання FaFix
• Напруга 12V DC 100% ED
• Сторонність Універсальна (1)

Додаткові аксесуари:

• Накладка 021 HZ, 814 HZ, 096 KL, 097 KLiW, 066 iW, 165 LAP

 19V

Защіпки електромеханічні EFF EFF® для профільних дверей
Защіпка в плоскому виконанні для теплоізоляційних чи профільних дверей. Модель є оптимальним виконавчим елементом для реалізації дистанційного керування в конструкціях з металевих чи дерев'яних профілів, у яких через специфічні умови монтажу потрібне застосування більш плоских, ніж стандартні, електрозащіпок. Язичок защіпки виступає вперед на 3 мм, що дає змогу застосовувати її при зазорі до 11 мм (європейський паз).
Країна-виробник: Німеччина

Технічні характеристики:

• Нормально замкнена (1 серія) 19V
• Регулювання FaFix
• Напруга 6-12V AC/DC
• Сторонність Універсальна (1)

Додаткові аксесуари:

• Накладка 434 HZ, 391 HZ-U

 914/934

Защіпки електромеханічні EFF EFF® для скляних дверей
Защіпка для одно- або двостулкових скляних дверей завтовшки 9-12 мм, врізається в раму. Для двостулкових дверей врізається 2 защіпки у верхній частині рами. Не призначена для розсувних дверей.
Країна-виробник: Німеччина

Технічні характеристики:

• Нормально замкнена (1 серія) 914
• R – нормально відімкнена (3 серія) 934
• Регулювання Fix
• Напруга 12/24V DC eE
• Сторонність Універсальна (1)

Додаткові аксесуари:

• Накладка 403 KL

 9314

Защіпки електромеханічні EFF EFF® для скляних дверей
Накладна защіпка для двостулкових скляних дверей завтовшки 10 або 12 мм. Завдяки спеціальному корпусу защіпка та зворотна частина монтуються на скляні двері клеєм. Не підходять для розсувних дверей.
Країна-виробник: Німеччина

Технічні характеристики:

• Нормально замкнена (1 серія) 9314
• Регулювання FaFix
• Напруга 12V DC eE
• Сторонність Універсальна (1)

 8037

Защіпки електромеханічні EFF EFF® 8037 для дверей, що розчиняються навстіж
Нова модель 8037 – це вигідна альтернатива електромагнітному замку. Може бути встановлена на одно- та двостулкові двері, що розчиняються навстіж. Придатна для застосування в дерев’яних, металевих та скляних дверях. Характеризується високою силою утримання (3 500 N) при низькому споживанні енергії. Може бути встановлена як з боку відімкнення, так і зі сторони замкнення дверей.
Країна-виробник: Німеччина

Технічні характеристики:

• Нормально замкнена (1 серія) 8037
• Регулювання FaFix
• Напруга 12V DC
• Сторонність Універсальна (1)

 131FF

Защіпки електромеханічні EFF EFF® 131FF для протипожежних дверей
Електрозащіпка підвищеної надійності для протипожежних дверей має литий сталевий корпус, сталевий язичок. Сила утримання – 10 000 Н.
Країна-виробник: Німеччина

Технічні характеристики:

• Нормально замкнена (1 серія) 131FF
• Регулювання FaFix
• Напруга 12V AC/DC
• Сторонність Права (5)/Ліва (4)

Додаткові аксесуари:

• Накладка 028 HZ, 116 KL

Аксесуари до защіпок електромеханічних

Електронний пристрій для зменшення впливу протинавантаження 760-12

Електронний пристрій 760-12 покращує характеристики спрацювання нормально-зачинених електромеханічних защіпок при їх живленні постійним струмом.
При використанні пристрою 760-12 для лінійки електрозащіпок серії 118 максимально припустиме протинавантаження збільшується з 50N (5кг) мінімум до 300N (30 кг)

Характеристики:

• Робоча напруга: 12 В або 24 В постійного струму
• Максимальний струм: 0.5 A
• Розміри  Д x Ш x В: 34x23x16 мм
• Діапазон температур: -15°C…+40°C
• Клас вологозахисту: IP 00 (без захисту)
• Клас електробезпеки: Безпечний, низьковольтний
• Довжина кабелю: 300 мм
• Перетин дротів: 2x0.14 мм

Листівка pdf.

 ЗАПІРНІ НАКЛАДКИ

НАКЛАДКИ ТИПУ HZ

Якщо електрозащіпка монтується у вже встановлену сталеву раму, запірні накладки слід кріпити накладним способом. При цьому важливою умовою є наявність зазору мінімум 4 мм між поверхнею дверей та рамою. Нерівності монтажного отвору закриваються запірною накладкою

021 HZ

028 HZ

051 HZ-Fix

164 HZ

434 HZ

690 HZ

691 HZ

 814 HZ

НАКЛАДКИ ТИПУ KL

116 KL

152 KL-Fix

163 KL

403 KL

688 KL

689 KL

НАКЛАДКИ НА АЛЮМІНІЄВИЙ ПРОФІЛЬ ТИПУ HZ-U

Існує велика кількість різних конструкцій профілів, до яких потрібно підібрати відповідні накладки та замки. Для найбільш розповсюджених профілів слід перекрити зазор між лицевою панеллю замка та запірною накладкою. Для запобігання необхідності виконання додаткової вибірки у профілі рами для язичка замка електрозащіпка може бути відсунута від профілю рами з використанням U-подібної запірної накладки

391 HZ-U

НАКЛАДКИ НА ДВЕРІ З ЧВЕРТЮ ТИПУ iW

На дверях з чвертю площина захоплення язичка замка лежить на глибині 3-4 мм від зовнішньої грані рами. Плоскі запірні накладки монтуються у металеву раму за рівень. Рекомендовано використовувати електрозащіпки з FaFix (FF), щоб компенсувати положення замка, яке може варіюватися, а також зміни розмірів при використанні різних ущільнювачів

066 iW
