    TESA Universal – надежное решение для любых дверей эваковыходов

    TESA Universal – надежное решение для любых дверей эваковыходов

    Одним из важнейших вопросов при проектировании, строительстве и эксплуатации объектов, на которых предусмотрено массовое скопление людей – таких, как торгово-развлекательные и выставочные центры, медицинские и учебные заведения, учреждения культуры, аэропорты, гостиницы, а также производственные предприятия – является безопасность тех, кто там находится, в том числе и обеспечение их быстрой и беспрепятственной эвакуации в случае возникновения чрезвычайных ситуаций (пожар или другое стихийное бедствие, террористическая атака).

    Такие функции обеспечивает оборудование дверей, которые находятся на путях эвакуации. Двери оснащены специальными устройствами, которые позволяют легко открыть эти двери, даже не зная, как они устроены, то есть так называемыми системами антипаники.

    Нормативная база по системам антипаники

    В большинстве развитых стран мира и во всех странах Евросоюза уже давно существуют соответствующие нормы, регламентирующие оборудование эваковыходов такими устройствами и выдвигающие ряд технических требований к ним.

    В Украине продолжается процесс согласования национальных стандартов с соответствующими европейскими нормами. Как результат, с 1 января 2016 года вступили в силу и два соответствующих Государственных стандарта Украины, которыми устанавливаются требования по оборудованию дверей эвакуационных и аварийных выходов:

    - ДСТУ EN 1125: 2014 Строительная фурнитура. Устройства выхода паники для использования на путях эвакуации, приводящихся в действие горизонтальной штангой. Требования и методы испытаний (EN 1125: 2008, IDT);

    - ДСТУ EN 179: 2014 Строительная фурнитура. Устройства запасного выхода для использования на путях эвакуации, приводящихся в действие рукояткой рычага или нажимной площадкой. Требования и методы испытаний (EN 179: 2008, IDT).




    Вышеупомянутые стандарты дают четкое определение устройств и требования в зависимости от типа объекта, на котором они применяются:

    - устройство выхода паники предназначено для безопасной и эффективной эвакуации через двери с приложением минимального усилия и без предварительного знания устройства в случаях, даже когда двери оказались под давлением, например, если человек прижат к двери в направлении эвакуации. Устройство выхода паники используется там, где может возникнуть паника среди посетителей. В ситуации, когда группа людей добирается к дверям (возможно, в темноте или в задымленном помещении), первому человеку из этой группы будет не нужно специально нажимать на устройство открывания двери – они должны сами открыться при нажатии на горизонтальную штангу или рукой, или под давлением тела;

    - устройство запасного выхода предназначено для использования в случае возникновения чрезвычайных ситуаций там, где маловероятно возникновение паники и делает безопасным открывание дверей простым усилием на устройство, при этом пользователи должны разбираться с особенностью его функционирования.

    Стандартом установлено, что устройство выхода паники или аварийного выхода должно обеспечить открывание дверей с внутренней стороны в любой момент менее, чем за 1 секунду, не требуя использования ключа. Устройства выхода паники должны иметь штангу (или клавишу), длина которой составляет не менее 60% ширины двери.

    Кроме того, этим стандартом установлен ряд требований по долговечности (минимальное количество циклов открывания 200 000), устойчивости к воздействию окружающей среды, максимального веса дверей и тому подобное.

    Помимо вопросов обеспечения надежного функционирования эвакуационных выходов, достаточно часто возникает еще и вопрос дизайна,  когда на объекте есть разные типы дверей: обычные сплошные одностворчатые и двустворчатые, двери из профильных конструкций (металлопластиковые или алюминиевые), цельностеклянные двери, но все они должны быть оборудованы устройствами антипаники одного типа и дизайна.

    Классификация систем антипаники ТЕСА

    Один из мировых лидеров в области безопасности – компания TESA (Испания) – имеет в линейке продукции уникальную серию таких устройств: TESA Universal. Они полностью соответствуют требованиям стандартов, сертифицированы в Европе и могут быть установлены на любые двери эвакуационных и аварийных выходов.

    Все устройства серии TESA Universal в соответствии со стандартами имеют такую ​​спецификацию:

    - категория использования: 3 (высокая частота использования);

    - износостойкость: 7 (200 000 циклов);

    - максимальный вес двери: 6 (до 200 кг);

    - пригодность для установки на огне-/дымозащитных дверях: В (пригоден для огне- и дымозащитных дверей);

    - безопасность: 1 (единственный класс, который определен стандартом);

    - коррозионная стойкость: 3 (до 96 часов в соляных испарениях);

    - выступление горизонтальной штанги: 2 (до 100 мм);

    - тип функционирования: А (нажимная штанга);

    - типы дверей: А (одностворчатые двери, двустворчатые двери: активная и пассивная створки).

    В серию Universal входят такие модели:

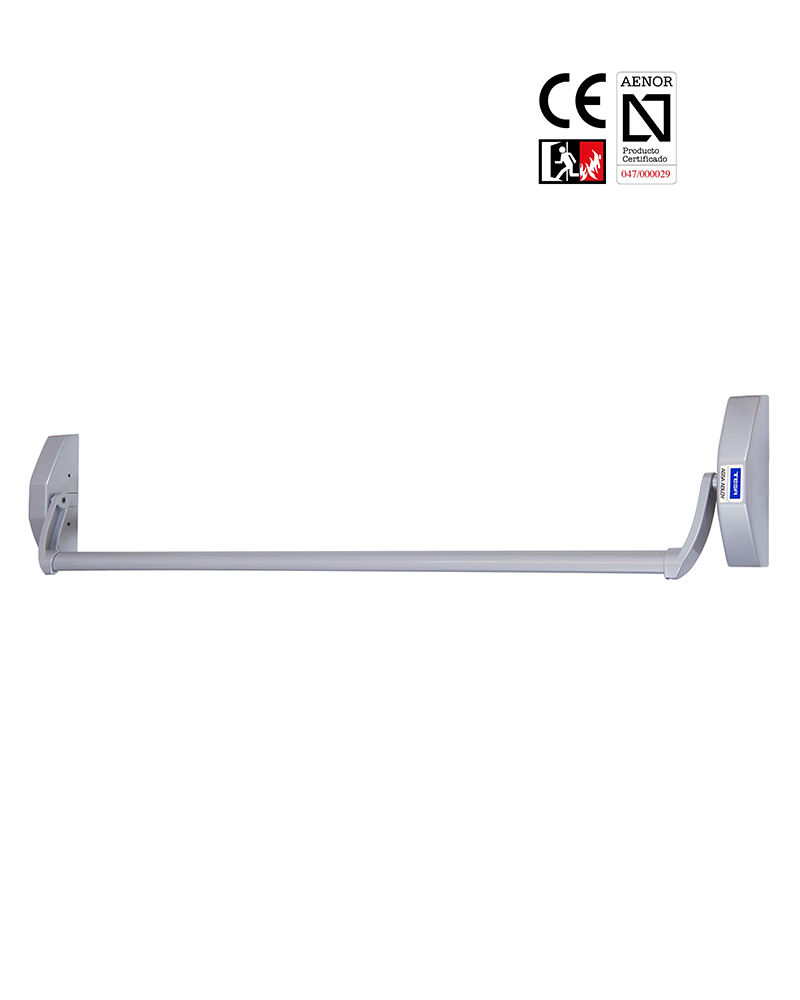

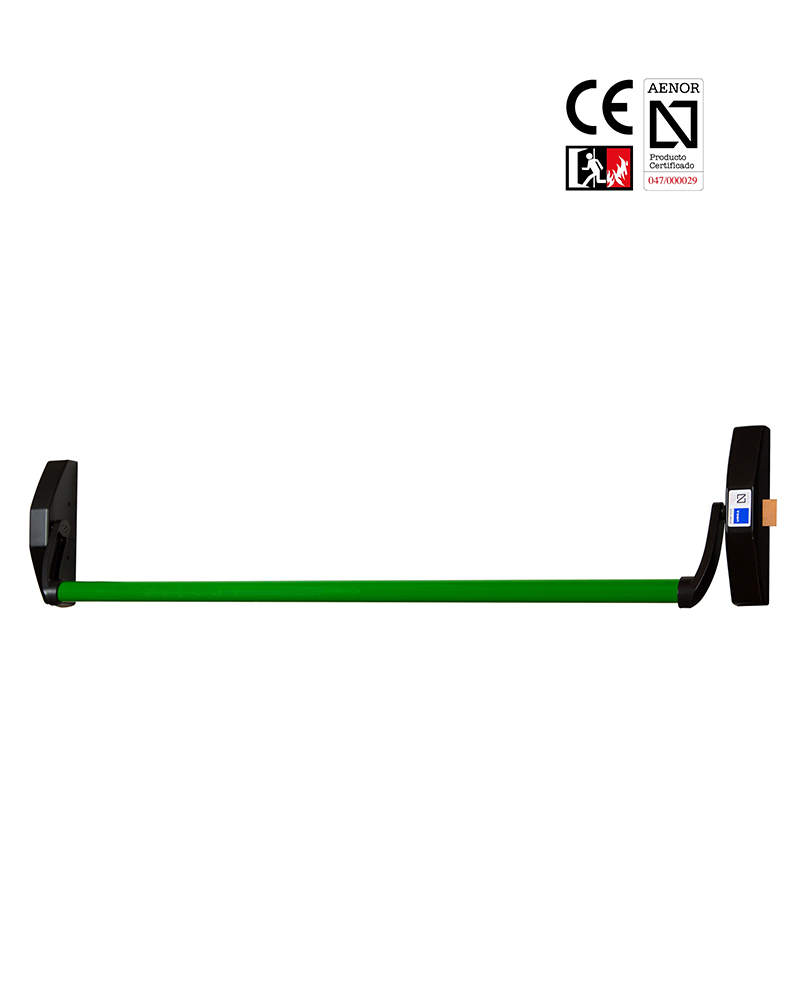

    - 1910: устройство антипаники накладного типа с одной точкой замыкания;

     Заказать на витрине

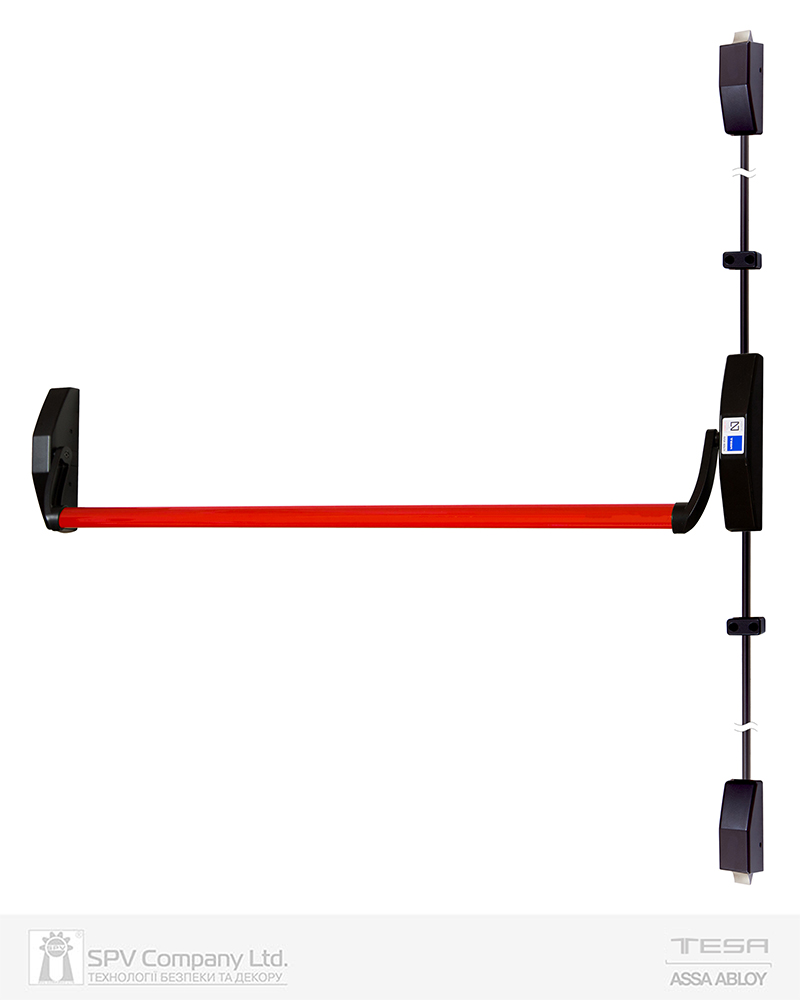

    - 1930: устройство антипаники накладного типа с двумя точками запирания (вверху и внизу);

     Заказать на витрине



    - 1970: устройство антипаники врезного типа (устанавливается вместе с корпусом замка с паникфункцией TESA CF60 или аналогичными замками других производителей);

     Заказать на витрине

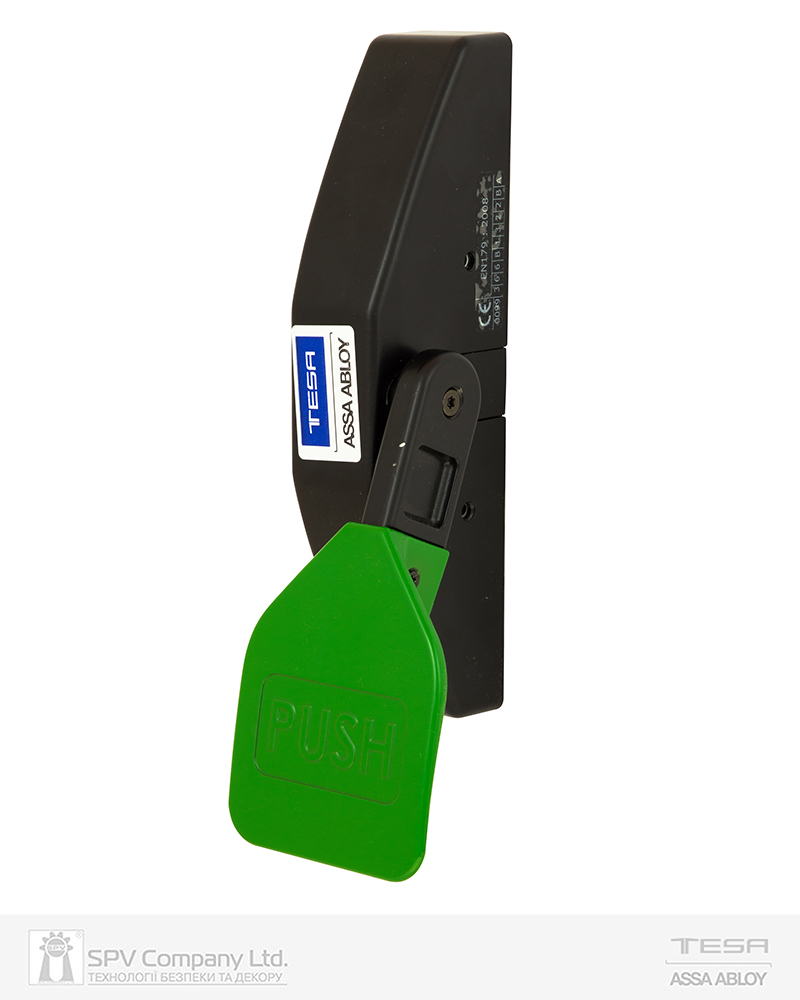

    - TP910: устройство для аварийного выхода накладного типа с одной точкой замыкания.

     Заказать на витрине

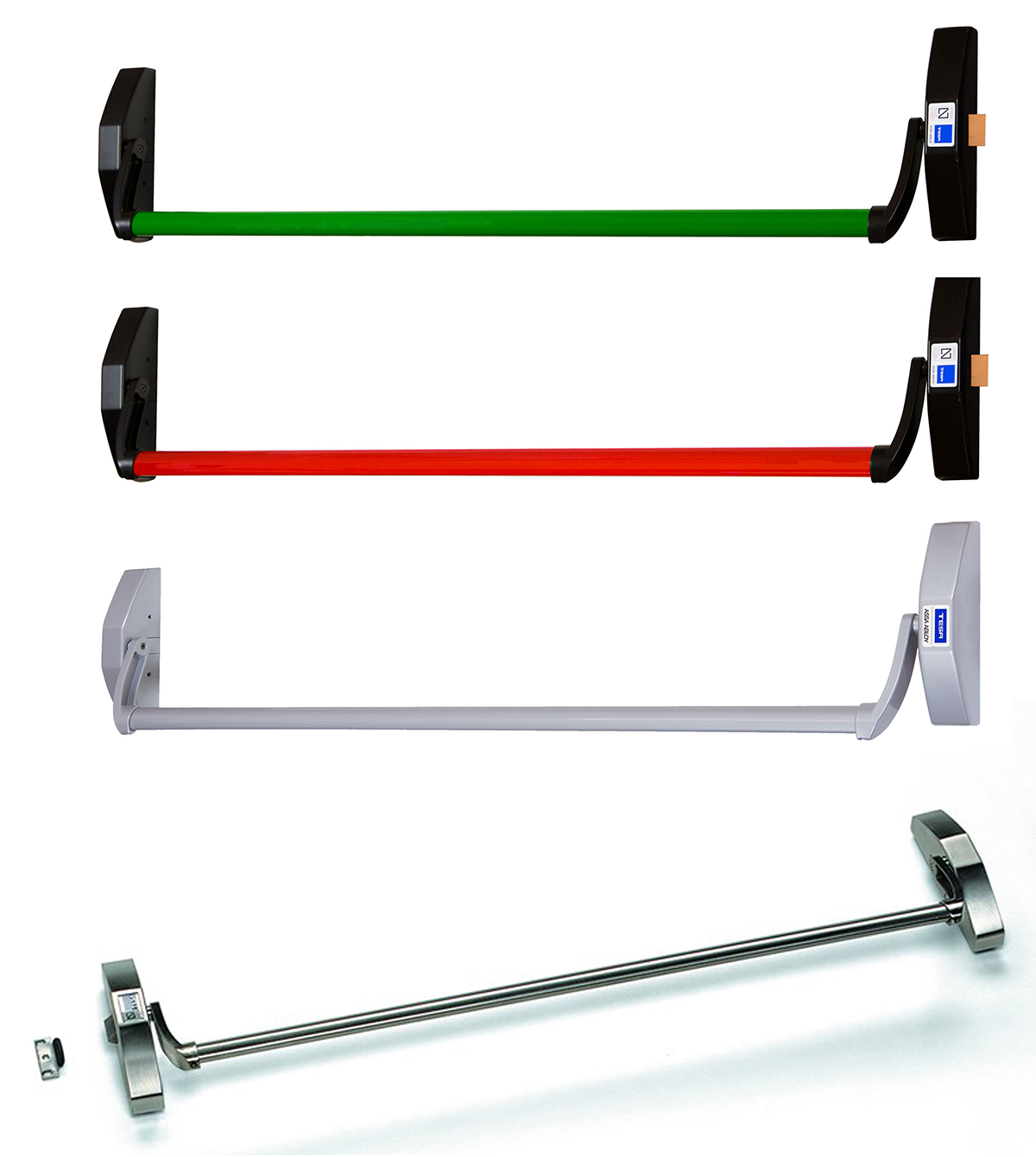

    Все устройства антипаники серии Universal имеют несколько стандартных цветов:

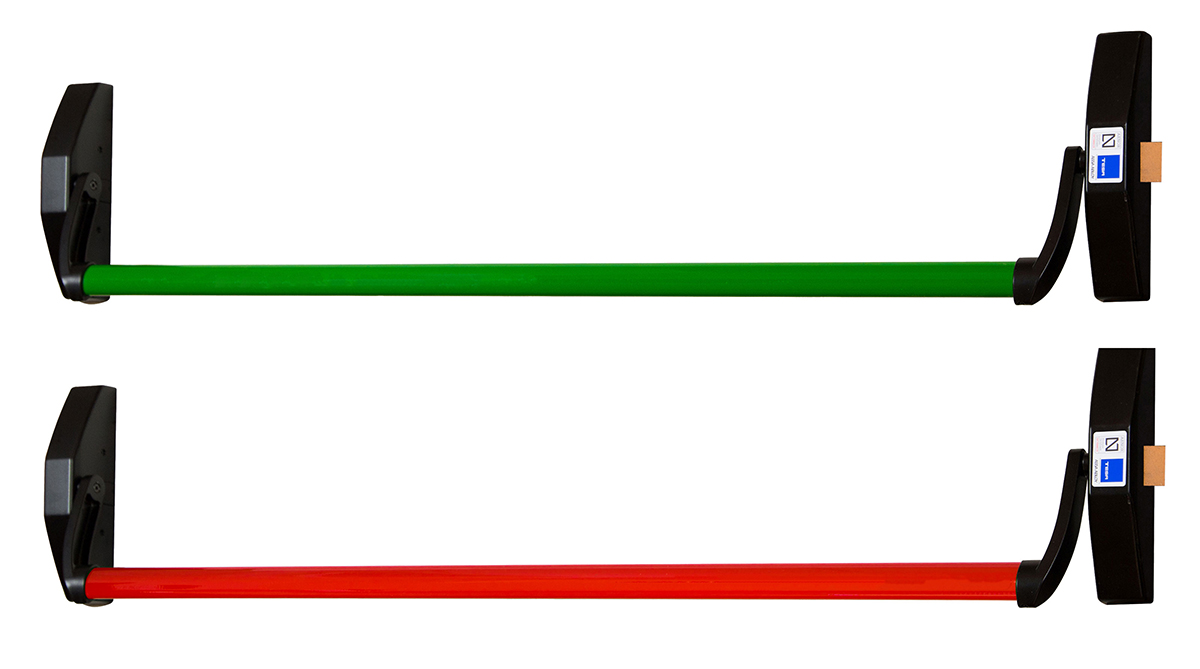

    - NV: черный механизм, зеленый штанга;

    - NR: черный механизм, красная штанга;

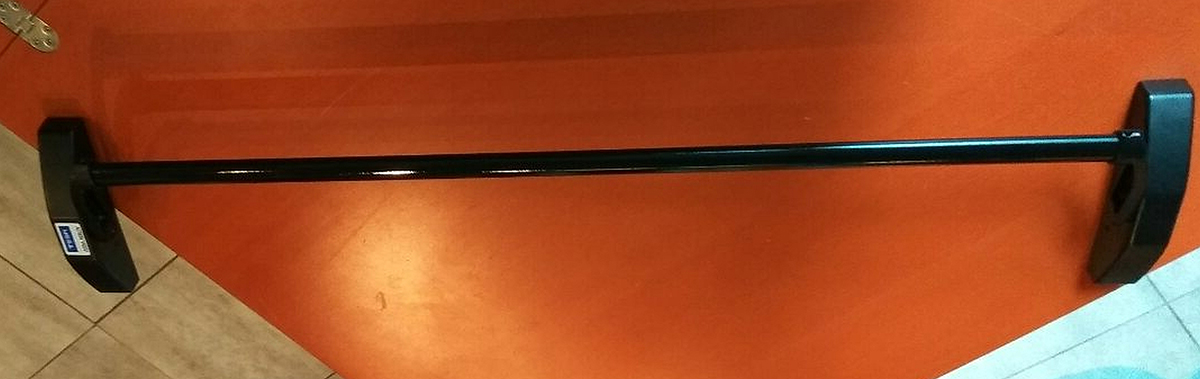

    - PP: механизм и штанга серебристо-серые;

    - II: механизм и штанга из нержавеющей стали.



    Кроме того, по желанию заказчика, если того требует дизайн дверей, механизм и штанга могут быть окрашены в любой цвет по RAL.

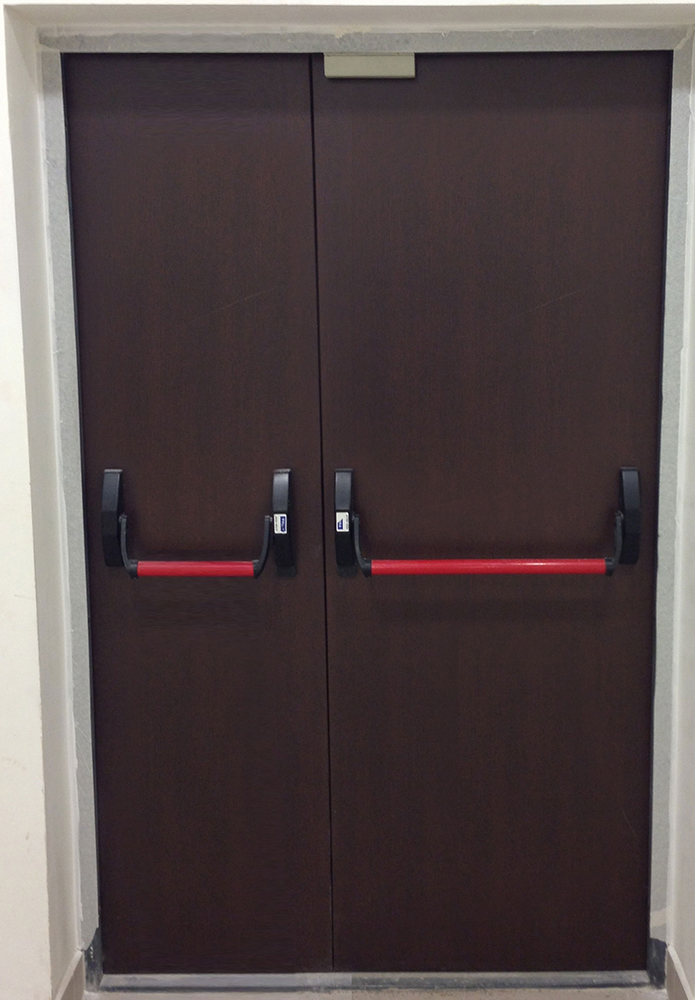

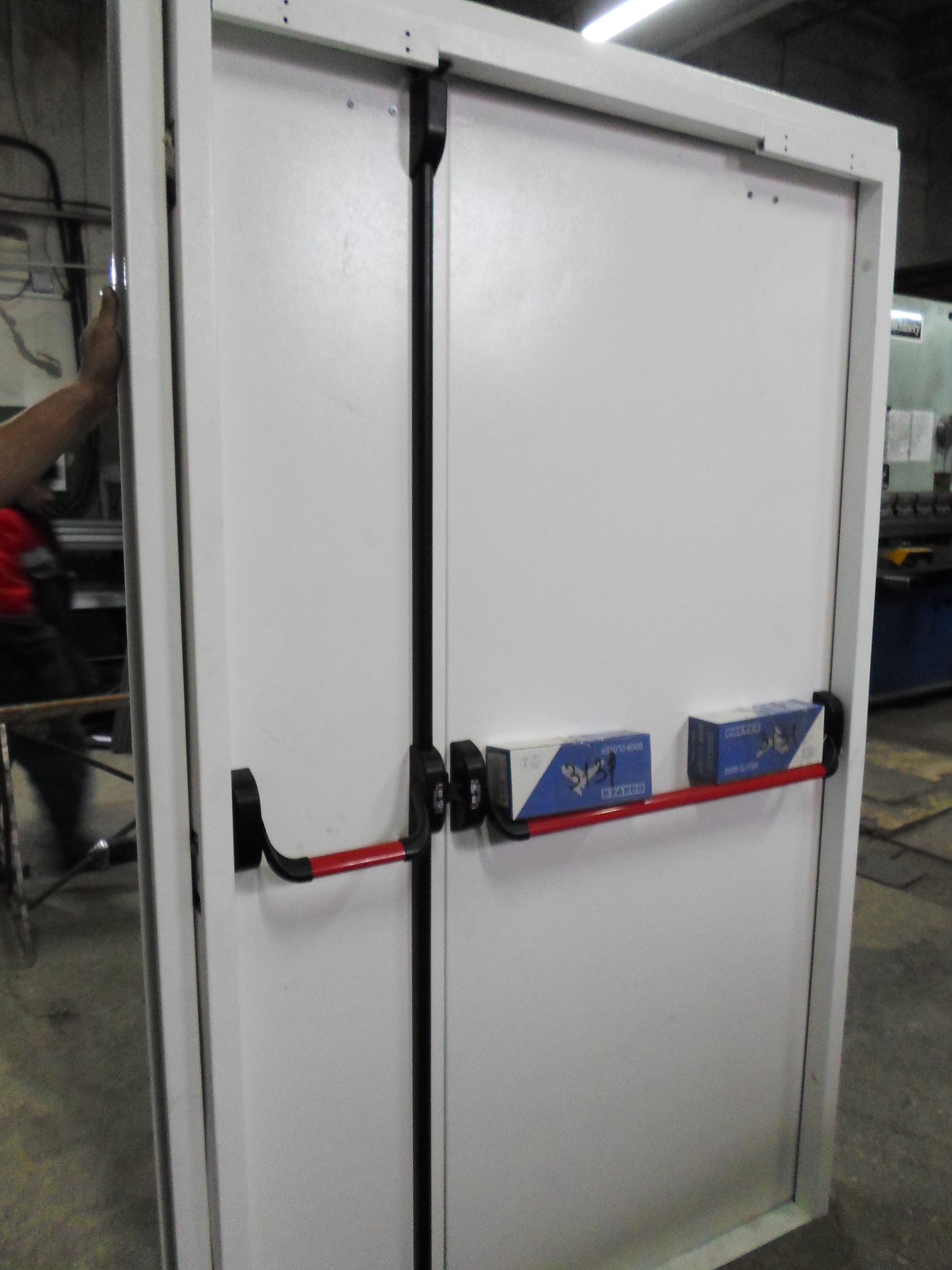

    Комбинируя различные модели серии Universal, этой системой можно оборудовать практически любые двери. Например, для комплектации двустворчатых дверей подойдет модель 1910 или 1970 для активной створки и 1930 для пассивной.

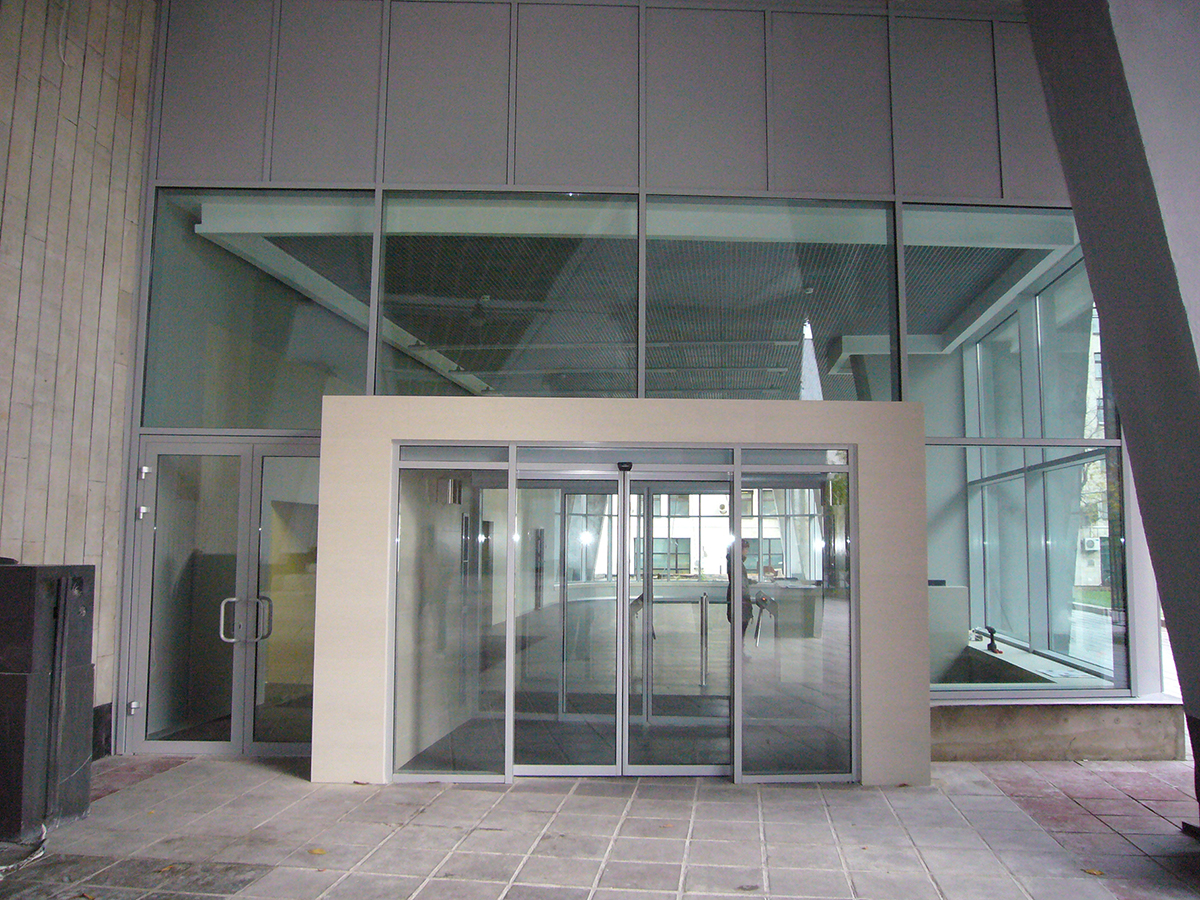

    Для случаев с цельностеклянными дверьми существует специальный набор кронштейнов для монтажа модели 1930 на стекло.

    Дополнительные аксессуары к системам антипаники TESA

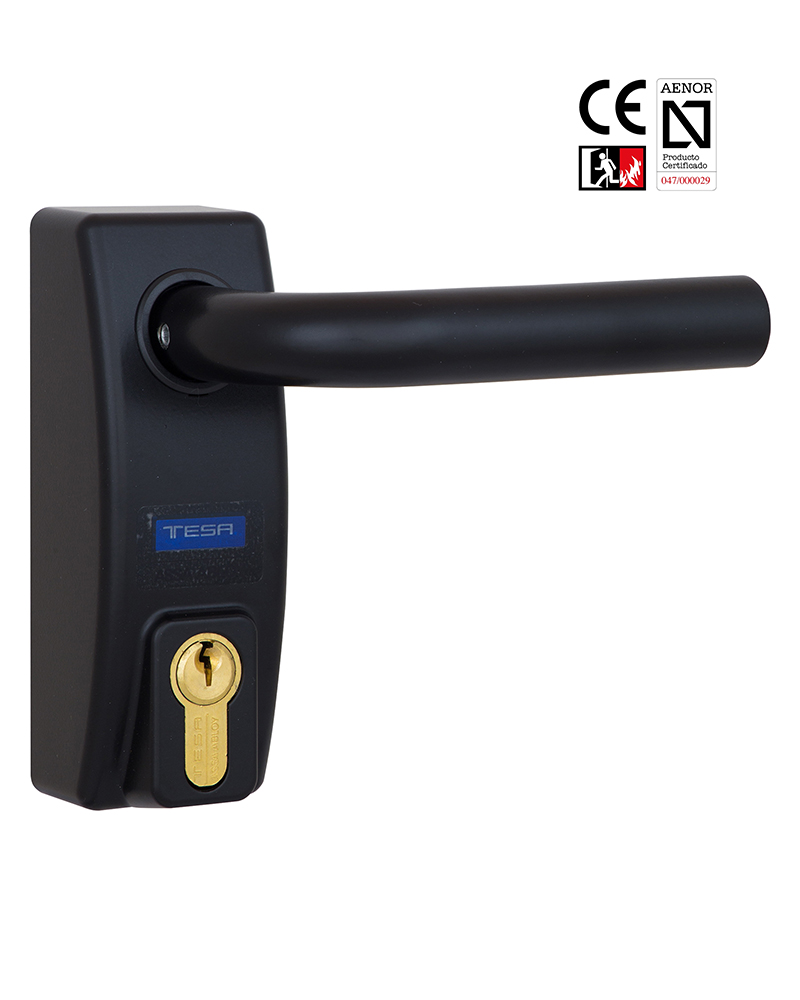

    Во многих случаях двери эваковыходов должны предотвращать свободный доступ с внешней стороны, вход внутрь должен быть возможен только с помощью механического ключа. При использовании накладной антипаники серии Universal такой вариант реализуется установкой на внешней стороне дверей специальной ручки TESA Modular.

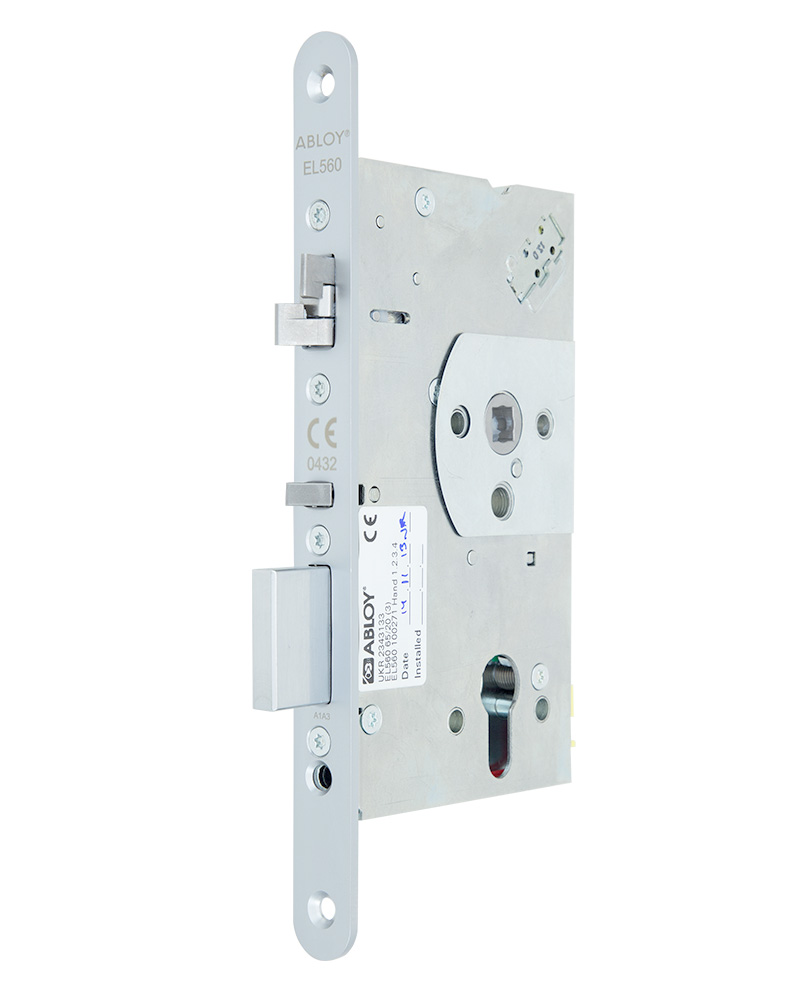

    В случае, если двери эвакуационного выхода должны иметь функцию электронного контроля доступа с внешней стороны, в роли исполнительного элемента СКД может быть установлен электромеханический замок ABLOY. В зависимости от типа дверей и функций это или соленоидные замки ABLOY EL 460 и ABLOY EL 560, или электромоторные замки ABLOY EL 418 и ABLOY EL518 вместе с врезной моделью TESA 1970. Поскольку электромеханические замки ABLOY требуют большего угла поворота штока ручки, чем обычные механические замки (40° по сравнению с 30° в механических замках), TESA для такого случая имеет специальную модель антипаники 1970 с опцией увеличенного угла поворота штока: 19709G9.

    Что касается выбора цвета антипаники, то опыт показывает, что наиболее популярным в Украине является красный цвет штанги. Это связано с тем, что большинство пользователей ассоциирует антипанику с цветом пожарных отметок. Но это не совсем так. Например, в Европе чаще всего используется зеленая штанга.

    И в этом есть своя логика, поскольку зеленый цвет как раз обозначает возможность свободного движения (как в светофоре). Согласно действующих в Украине стандартов (Национальные стандарты Украины ДСТУ ISO 6309: 2007 Противопожарная защита. Знаки безопасности. Форма и цвет и ДСТУ ISO 3864-1: 2005 Графические символы. Цвета и знаки безопасности) отметка эвакуационного выхода – это квадратный или прямоугольный знак с зеленым фоном и белым символом.

    То есть, если нет специальных требований к дизайну, уместной является антипаника именно с зеленой штангой.

    Антипаника TESA серии Universal уже завоевала прочные позиции на рынке Украины и обеспечивает безопасность людей в торгово-развлекательных центрах, производственных и сельскохозяйственных предприятиях, гостиницах и других объектах.
